Selasa, 05 Oktober 2010

MEMBUAT KABEL POE SENDIRI (Step by Step)

Penggunaan POE sangat dibutuhkan agar menghemat space di box Client agar DC Power Suplay tidak perlu lagi di simpan dan disatukan kedalam box, yang sangat rakus space dan pengerjaan yang tidak rapi serta berantakan yang cukup membebani tiang antenna serta meningkat tempratur dalam box tersebut yang dapat mempengaruhi umur dari Wireless Router itu sendiri yang juga cukup memperbesar ukuran box tersebut.
Gambar 1. Rangkaian hubungan kabel UTP untuk POE

“Bagaimana membuat kabel POE sendiri ?”. Jika anda membeli POE dibutuhkan dana 300ribu hingga 500ribu untuk POE itu sendiri, cukup mahal bukan?, namun jika anda kreatif kenapa anda tidak membuatnya sendiri saja, bukankah hal tersebut membuat anda lebih berhemat? Serta kreatifitas anda semakin meningkat.

Gambar 2. Box WRT54G tanpa menggunakan POE

Kebutuhan POE sangat dibutuhkan bagi anda sekalian yang ingin memasang Wireless Router yang dijadikan Client seperti Produk WRT54G/GL/GS dengan firmware dd-wrt/open-wrt atau produk lainnya dengan melewatkan Power DC Adapter ke kabel ethernet/UTP tanpa perlu mengeluarkan dana tambahan. POE buatan sendiri dengan WRT54G/GL/GS (dd-wrt) sebagai client dengan panjang kabel UTP 20 Meter. Hal ini sangat pasti membuat tegangan DC diujung yang lainnya menjadi berkurang, tetapi masih bisa menghidupkan Wireless Router tersebut. Pengurangan tegangan DC tersebut untuk panjang kabel 20 meter sekitar 1 hingga 3 Volt tergantung kualitas kabel yang dimiliki.
Gambar 3. POE produk Linksys diaplikasikan pada wireless router Linksys WRT54GGLGS

Berikut sedikit ulasan mengenai POE berdasarkan pengalaman saya membuat kabel POE untuk mendapatkan akses internet di rumah saya. “

Bahan/peralatan yang dibutuhkan untuk mebuat kabel POE :

1. Connector DC Power Supply ( banyak dijual di toko elektronik Rp. 2000,-)
2. Selang bakar (Harga Rp. 15.000,-/Meter) - (Optional)
Gambar 4. Isolasi/Selang Bakar

3. Volt Meter/Amper Meter (Optional)
Gambar 5. Volt Meter/Amper Meter

4. Tang Crimping
Gambar 6. Tang Crimping

5. Kable UTP 15 hingga 20 Meter

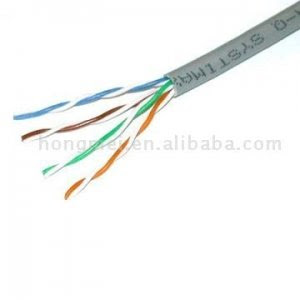

Gambar 7. Kabel UTP kategori 5E

6. Connector RJ45
Gambar 8. Konektor RJ-45

Step by step membuat kabel POE sendiri.

Isi kabel UTP 8 buah jenis kabel dengan urutan dari samping kiri kekanan yaitu:
“1. putih orange , 2. orange , 3. putih hijau , 4. biru , 5. putih biru , 6. hijau , 7. putih coklat , 8. coklat”

Perhatikan !!!!!!! kabel yang terpakai untuk membentuk jaringan LAN sebenarnya hanya dibutuhkan 4 Kabel saja yaitu :
“1. putih orange , 2. orange , 3. putih hijau , 6. hijau “

Sedangkan 4 kabel lainnya “4. biru , 5. putih biru , 7. putih coklat , 8. coklat” dapat digunakan utk dialiri Listrik DC power suplly. Kabel 4 dan 5 disatukan begitu juga kabel 7 dan 8 juga disatukan.

Berikut illustrasi bergambar yang dapat lebih mudah anda mengerti :
Gambar 9. Skema hubungan POE

tapi jika ingin memperpanjang kabel lebih dari 20 meter dengan menambah tegangan DC power supply adaptor untuk perhitungan yang lebih terukur, agar tegangan yang dihasilkan di ujung kabel yang lainnya lebih akurat. Mengenai kalkulator untuk kebutuhan tersebut dapat anda lihat tabel di bawah:
Gambar 10. kalkulasi kebutuhan POE

Konversi satuan: 1 feet = 0.30 meter atau 1 meter = 3.28 feet

Good Luck…..!!! :)
